机架式服务器安装-以HP380为例

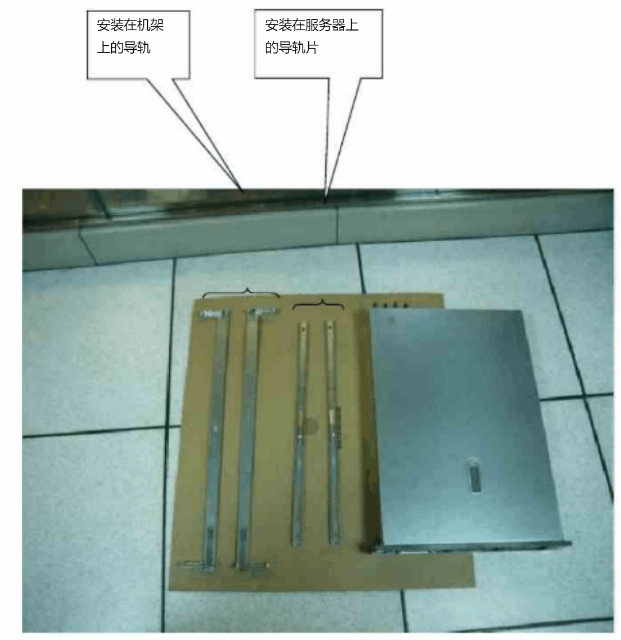

0.核心配件

1.安装服务器上的导轨

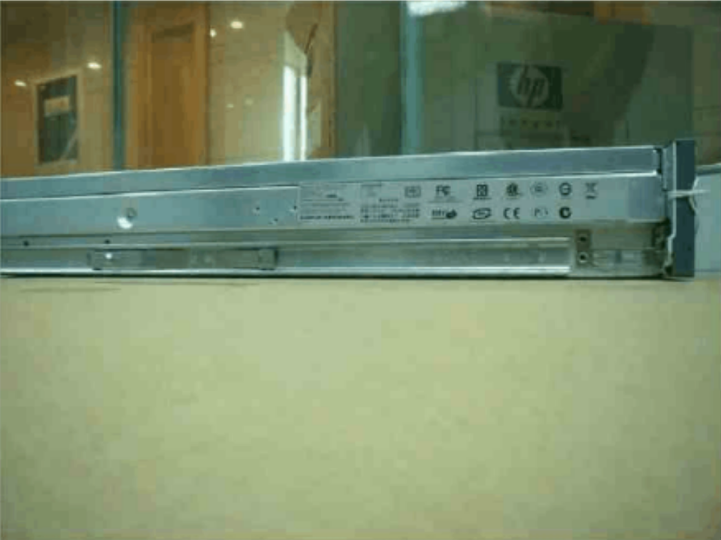

1.1 将导轨片安装在服务器两侧

2.安装机架上的导轨

上机架的导轨上分别标有“REAL+RIGHT”和“REAL+LEFT”，表示示这端安装在机架的后面，而标有“FRONT+RIGHT”和“FRONT+LEFT”的两端则安装在机架的前面：

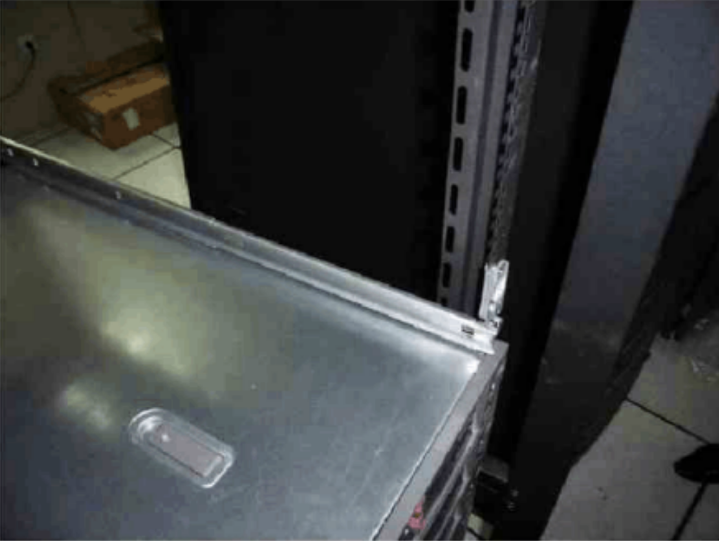

2.1 将标有"REAL RIGHT"的一端扣在机架后面的孔上

2.2 将标有"FRONT RIGHT"的一端扣在机架前面的孔上

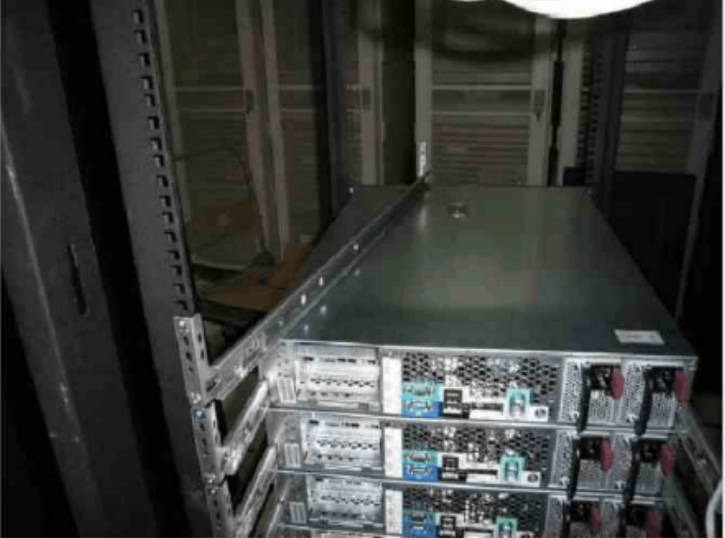

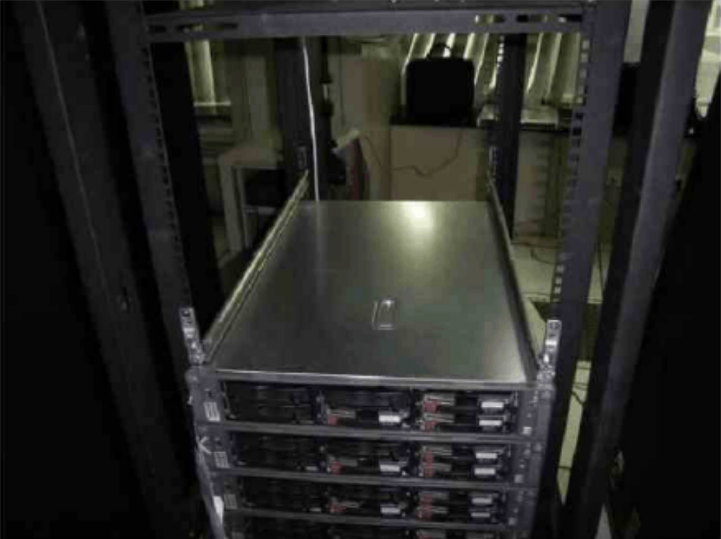

2.3 将左右两侧导轨分别安装的机架上后，如下图所示

3.组合固定

3.1 将导轨里的小导片抽出

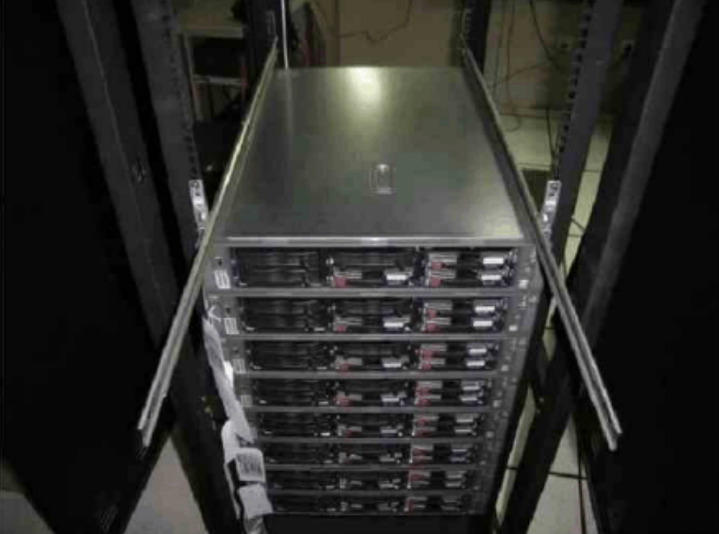

3.2 将安装在服务器两侧上的导片分别插入机架的导轨片中

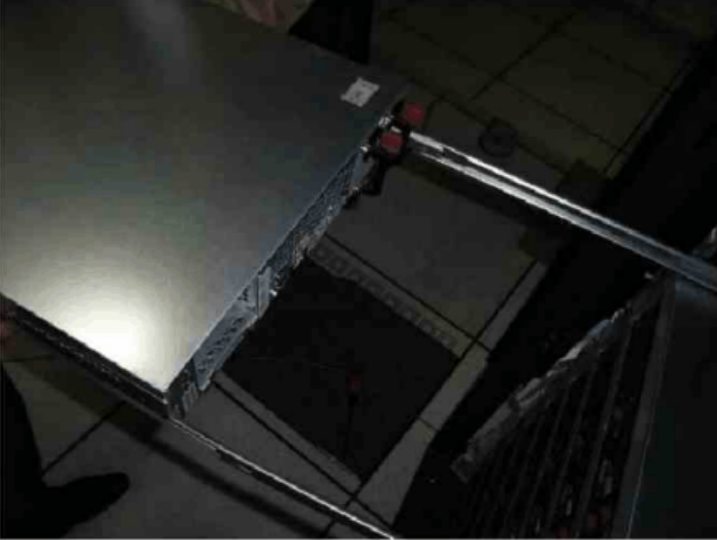

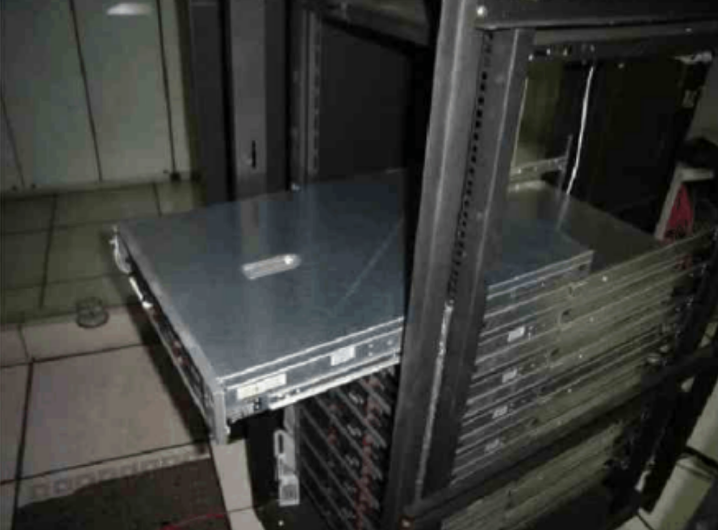

3.3 将服务器顺着导轨推入
